Funciones y configuraciones básicas de Labview

En la siguiente entrada vamos a ir añadiendo opciones a poder realizar con el programa Labview a la hora de configurar ciertos aspectos tanto de las opciones que nos proporciona como funcionalidades básicas de la misma. Estas explicaciones serán de elementos básicos en los que no se profundizará en exceso, simplemente una pequeña guía para pequeñas cosas:



1. Mostrar en pagina web el Vi creado.

Una vez desarrollado nuestro VI, en este caso un simple led que encenderemos con un interruptor, procederemos a seleccionar las opciones para poder mostrar nuestro VI vía web. Para ello entramos en Tools --> Options

VI de LED.

  Una vez nos aparece el menú, pulsaremos la pestaña de web server:

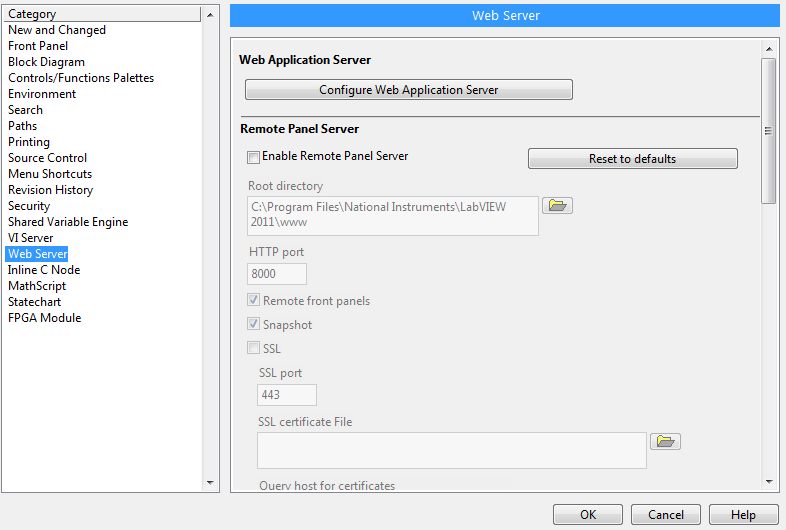

Menú de Web Server

En la primera parte observamos el directorio en el cual se van a guardar los datos que vamos a mostrar en la pagina web.

Además observamos el puerto del router que abriremos para que puedan acceder a nuestra información, en este caso será el predeterminado 8000.

Ahora accederemos en las opciones al apartado Web publishing tools

Web publishing tools.

En este menú seleccionaremos el VI que deseamos que aparezca en el apartado 'VI name'.
Seleccionaremos después si deseamos que los visitantes web puedan utilizar el VI, que simplemente se muestre una imagen estática del panel frontal o que se muestre una captura que se ira actualizando de forma continua.

Una vez pulsamos next, nos aparecera un apartado donde configurar la información de la página que vamos a generar, con el nombre del documento, su cabecera y el pié de pagina, así como la posibilidad de poder previsualizar el resultado.

Nuevamente presionamos Next y en la siguiente página nos aparece la posibilidad de localizar el directorio donde se guarde el proyecto, poner un nombre a dicho proyecto, y la dirección URL donde localizarlo en la red. Una vez configurado, pulsaremos save to disk. Pulsaremos en la siguiente ventana el botón de connect y se abrirá el navegador y podremos utilizarlo de forma normal.

Para que funcione el VI este deberá estar abierto, y si además deseamos que funcione en un ordenador sin Labview, habrá que instalar el complemento "LVRTE201min.exe" de National Instruments Corporation.
