Pasos básicos para utilizar una CNC.

En esta entrada vamos a explicar los pasos a seguir para poder utilizar una máquina CNC .






1. Primero deberemos realizar el diseño por medio del programa ARES .


2. Una vez realizado deberemos obtener los archivos herber/excellon, para ello acudiremos al menú OUTPUT --> Herber/Excellon Output. Nos aparecerá un menú donde configuraremos los archivos que deseamos generar, en nuestro caso, Topp Copper, Bottom Copper, Dril, Edge y Mech 1. Además indicaremos que deseamos que estos se generen en un archivo Zip tal y como se muestra en la imagen:



3. Procederemos a abrir el programa Circuit Cam y pulsando en el icono Import, importaremos los archivos creados seleccionándolos excepto el archivo readme.






4. Una vez importados, asociaremos estos archivos a cada capa mediante la siguiente relación:

Topp Copper --> Top Layer.
Bottom Copper --> Bottom layer.
Dril --> Drill plated.
Edge  --> Countour drill
Mech 1 --> Mech layer.

En la parte superior se observan las asociaciones.

5. Pulsaremos el icono de Countour routing situado debajo del botón de Import para realizar el contorno, en nuestro caso simplemente aceptaremos la creación predefinida existente.




6. Por último entraremos en el menú Tool path --> Aislate.

Acceso al apartado "Aislar"
Una vez se abra el menú de opciones, en el aparta de base, cambiaremos a 1.2 mm. y aceptaremos, para volver a entrar en este menú y realizar la misma acción en el apartado Special. Una vez finalizado, procederemos a guardar el trabajo realizado.






7. Abrir el programa Circuit Cam, y una vez abierto este, en el programa Circuit Cam exportaremos el archivo *.lpkf. Nos aparecerá entonces en el Board Master la placa que vamos a crear y la situaremos en el lugar deseado

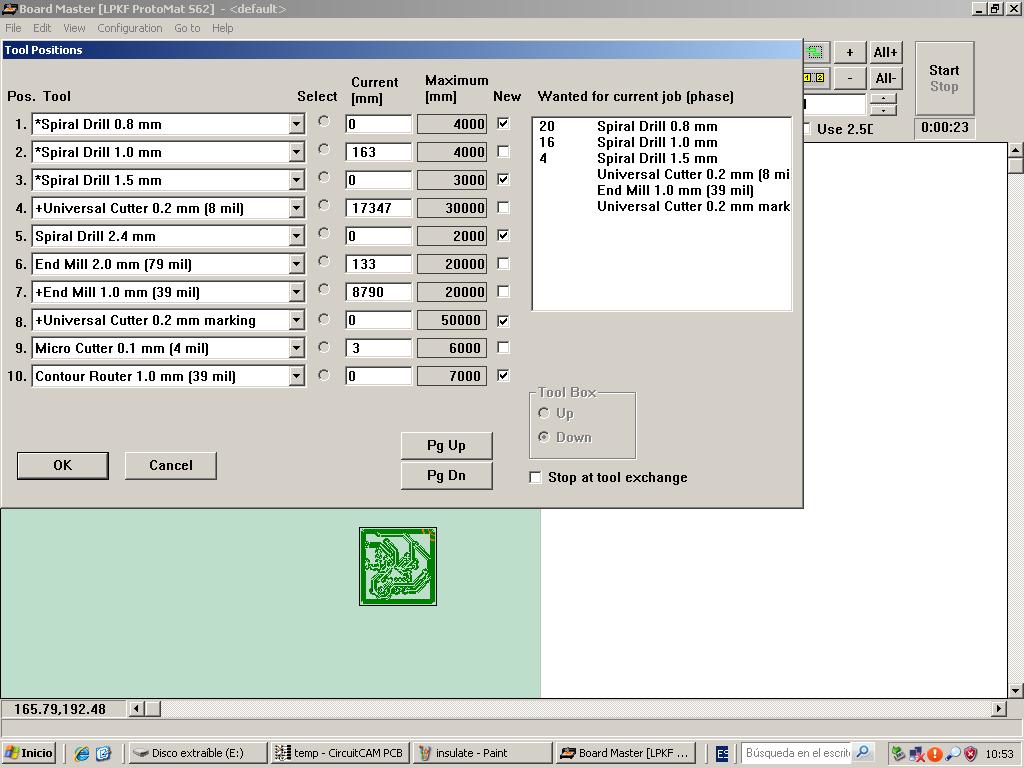

8. Pulsando el botón de Tools asociation nos aparecerá un menú donde asociaremos las fresas y brocas que necesitemos dependiendo de la capa que vayamos a realizar en ese momento, las cuales suelen aparecer en la parte más alta del menú de selección de las mismas, el resto de herramientas, aunque no se vayan a utilizar, se recomienda que se asocien también.
El orden que recomendamos llevar a cabo de las capas el siguiente:
1º Drilling plated.
2º: Milling Bottom.
3º: Milling Top. (daremos la vuelta a la placa para que realiza las operaciones en la otra cara.)
4º: Countour routing.
Asociación de herramientas

Para comenzar, seleccionaremos la plantilla después de pulsar el botón ***** y después pulsaremos el botón ALL+ para seleccionar todos los elementos de dicha cara y por último pulsaremos el botón de start.

FOTO

Una vez finalizado el proceso, pulsamos quickcheck para retirar la última herramienta, y lo mandamos al parking para seleccionar una nueva capa y volvemos a cambiar las herramientas y seguir con el mismo proceso descrito con anterioridad.

Recomendaciones:

- Realizar dos agujeros en los extremos de la placa sobre la que se va a trabajar para poder anclarla y que no se produzcan imprecisiones por la vibración de la máquina. En caso de no poder realizarse esto, recomendamos la utilización de papel de celofan para sujetarlo a la base de la máquina.
- Asegurarse mediante el manejo manual de la CNC que esta va a realizar los trabajos en la parte deseada de la placa.
- Si observamos que por cualquier razón la CNC toma un rumbo equivocado, podemos pulsar el botón de Stop, o abrir la CNC para que pare inmediatamente.
 - Realizar el aspirado de la CNC una vez finalizado el trabajo para que no queden pequeños residuos que puedan entorpecer los siguientes trabajos.
